Wer zum ersten Mal mit dem Begriff 3D-Gebäudevermessung in Berührung kommt, stellt sich oft ein einzelnes Gerät vor, das auf Knopfdruck ein komplettes digitales Gebäude ausspuckt. Die Realität ist technisch faszinierender und etwas komplexer: Mehrere Sensortechnologien, ein durchdachter Aufnahmeprozess und eine Reihe von Rechenschritten verwandeln ein physisches Gebäude in ein präzises digitales Abbild. Dieser Artikel erklärt verständlich, was dabei tatsächlich passiert – von der Messung einzelner Laserpunkte bis zum fertigen Grundriss oder BIM-Modell.
Das Ziel ist, eine fundierte Grundlage zu schaffen, damit Eigentümer, Verwalter, Makler und Bauherren einschätzen können, welches Verfahren für ihr Vorhaben sinnvoll ist – und warum eine 3D-Vermessung mehr leistet als ein Rundgang mit der Kamera.
Das Grundprinzip: Wie ein Scanner Räume digitalisiert

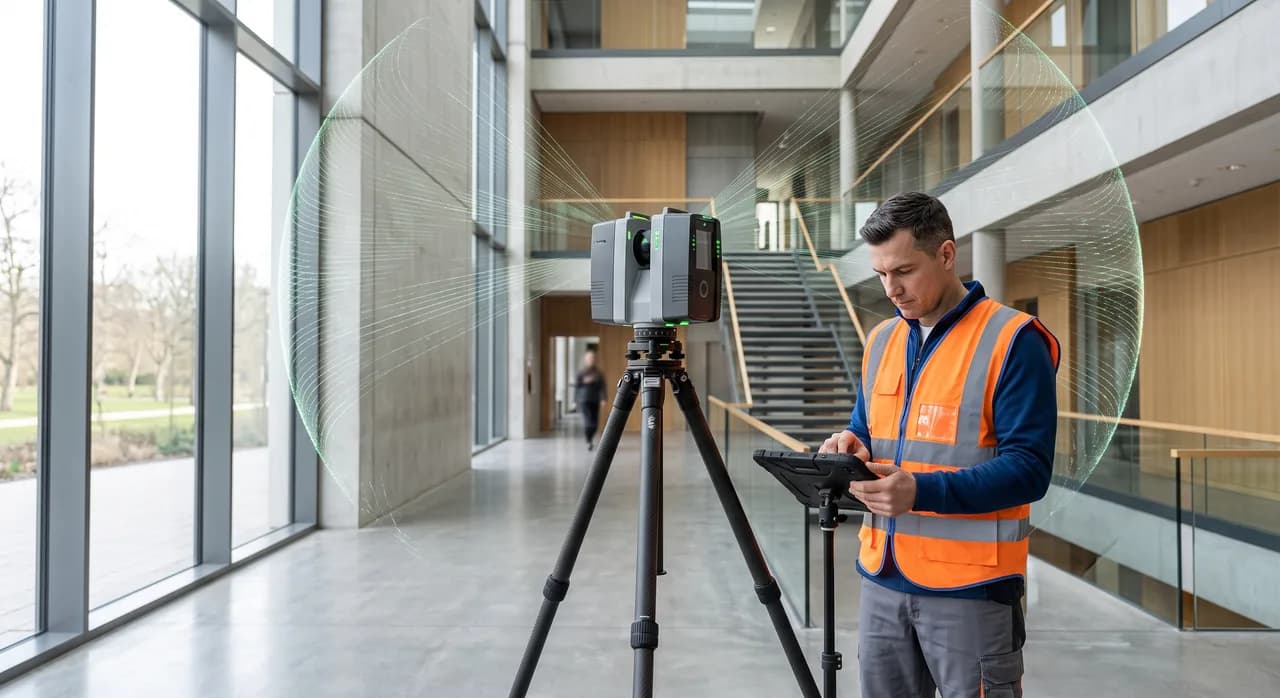

Jede 3D-Gebäudevermessung basiert auf einer einfachen Idee: Ein Gerät misst für unzählige Punkte im Raum, wie weit diese vom Sensor entfernt sind, und in welche Richtung sie liegen. Aus Entfernung und Winkel lässt sich für jeden Punkt eine dreidimensionale Koordinate berechnen. Werden Millionen solcher Punkte gesammelt, entsteht eine sogenannte Punktwolke – ein digitales Abbild der Oberflächen im Raum, bestehend aus einzelnen Messpunkten statt aus durchgezogenen Flächen.
Der entscheidende Unterschied zu einer Foto- oder Videoaufnahme liegt genau hier: Ein Foto hält lediglich fest, wie ein Raum aus einer Perspektive aussieht. Ein 3D-Scan hält fest, wo sich jede Wand, jede Kante und jeder Vorsprung tatsächlich im Raum befindet – mit messbaren Koordinaten in Metern und Zentimetern. Das macht den Unterschied zwischen einer hübschen Ansicht und einem Datensatz, aus dem sich reale Maße, Flächen und Grundrisse ableiten lassen.
Um diese Punktwolke zu erzeugen, kommen unterschiedliche Sensortechnologien zum Einsatz. Welche davon verwendet wird, hängt von der gewünschten Genauigkeit, der Größe des Objekts und dem späteren Verwendungszweck ab. Die beiden wichtigsten Prinzipien – Laufzeitmessung und Streifenlichtprojektion – werden im nächsten Abschnitt erklärt.
Sensorprinzipien im Vergleich: Laufzeitmessung und Streifenlicht
Die am weitesten verbreitete Technik für die Gebäudevermessung ist die Laufzeitmessung, häufig unter dem Begriff LiDAR (Light Detection and Ranging) bekannt. Das Prinzip ist simpel und lässt sich mit einem Echo vergleichen: Der Scanner sendet einen Lichtimpuls aus, dieser trifft auf eine Oberfläche und wird reflektiert. Da sich Licht mit einer bekannten, konstanten Geschwindigkeit ausbreitet, lässt sich aus der Zeit, die der Impuls für Hin- und Rückweg benötigt, die exakte Entfernung berechnen. Ein rotierender Spiegel oder Kopf lenkt den Laserstrahl dabei systematisch durch den Raum, sodass innerhalb weniger Sekunden hunderttausende Einzelmessungen entstehen.
Laufzeitscanner eignen sich besonders gut für größere Objekte, weite Räume und Außenbereiche, da die Reichweite je nach Gerät mehrere Dutzend bis über hundert Meter betragen kann. Sie liefern auch bei wechselnden Lichtverhältnissen zuverlässige Ergebnisse, da sie nicht auf Umgebungslicht angewiesen sind, sondern eine eigene Lichtquelle nutzen.
Daneben existiert das Prinzip der Streifenlichtprojektion, oft als Structured Light bezeichnet. Hier wird kein einzelner Strahl ausgesendet, sondern ein Muster aus Lichtstreifen oder Punkten auf die Oberfläche projiziert. Eine Kamera beobachtet, wie sich dieses Muster durch die Form des Objekts verzerrt, und berechnet daraus die dreidimensionale Struktur. Dieses Verfahren arbeitet oft mit sehr hoher Detailgenauigkeit auf kurze Distanz, ist dafür aber empfindlicher gegenüber Sonnenlicht und eignet sich eher für kleinere Objekte oder Nahaufnahmen als für ganze Gebäudekomplexe. In der professionellen Gebäudevermessung dominiert daher die Laufzeitmessung, während Streifenlicht-Verfahren eher ergänzend für Detailerfassungen zum Einsatz kommen.
Scanplanung: Der oft unterschätzte erste Schritt
Bevor überhaupt ein Gerät aufgestellt wird, steht die Planung. Ein Gebäude besteht selten aus einem einzigen, frei einsehbaren Raum – Wände, Möbel, Türrahmen und Nischen erzeugen sogenannte Sichtschatten, also Bereiche, die von einer Position aus nicht erfasst werden können. Wer hier unüberlegt vorgeht, produziert am Ende eine Punktwolke mit Lücken, die sich nur schwer nachträglich schließen lassen.
Erfahrene Vermessungsteams legen deshalb vorab eine Route durch das Gebäude fest, bei der jeder Raum von mehreren Standpunkten aus erfasst wird. Faustregel: Je verwinkelter ein Grundriss, je mehr Einbauten und Ecken vorhanden sind, desto mehr einzelne Scanpositionen werden benötigt. Ein einfacher rechteckiger Raum kann mit wenigen Standpunkten vollständig erfasst werden, ein verwinkeltes Altbau-Treppenhaus mit vielen Nischen benötigt dagegen deutlich mehr Aufnahmepositionen, um alle Flächen abzudecken.
Auch die Beleuchtung, reflektierende Oberflächen wie Spiegel oder Glas und bewegliche Objekte spielen eine Rolle bei der Planung. Glasflächen etwa reflektieren oder durchlassen Laserlicht auf unvorhersehbare Weise und können zu fehlerhaften Messpunkten führen, weshalb solche Bereiche oft gesondert behandelt oder markiert werden. Eine gute Planung spart am Ende Zeit vor Ort und verhindert kostspielige Nacherfassungen.
Von Einzelscans zur vollständigen Punktwolke: Registrierung
Nach der Aufnahme liegen zunächst mehrere einzelne Punktwolken vor – eine pro Scanposition, jeweils aus der Perspektive des jeweiligen Standorts. Damit daraus ein zusammenhängendes Abbild des gesamten Gebäudes entsteht, müssen diese Einzelscans in ein gemeinsames Koordinatensystem überführt werden. Dieser Vorgang heißt Registrierung.
Technisch funktioniert das, indem die Software nach überlappenden Bereichen zwischen benachbarten Scans sucht – also Wandabschnitten, Kanten oder Objekten, die von zwei oder mehr Standpunkten aus erfasst wurden. Anhand dieser gemeinsamen Merkmale berechnet ein Algorithmus, wie die einzelnen Punktwolken gedreht und verschoben werden müssen, damit sich die überlappenden Bereiche exakt decken. Manche Systeme nutzen zusätzlich Referenzmarken, sogenannte Targets, die vor der Aufnahme im Raum platziert werden und der Software als eindeutige Fixpunkte dienen.
Die Qualität der Registrierung entscheidet maßgeblich über die spätere Gesamtgenauigkeit. Fehler summieren sich: Wenn einzelne Scans nur ungenau zueinander ausgerichtet werden, wächst die Abweichung mit jedem weiteren angehängten Scan – ein Effekt, der in der Fachsprache als Drift bezeichnet wird. Moderne Verfahren gleichen deshalb nicht nur benachbarte Scanpaare ab, sondern optimieren das gesamte Netzwerk aus Aufnahmen gleichzeitig, um solche Fehlerakkumulationen zu minimieren.
Vom Rohdatensatz zu nutzbaren Ergebnisformaten
Die fertig registrierte Punktwolke ist die Rohdatenbasis, aber für die meisten Anwendungen noch nicht das eigentliche Endprodukt. Aus ihr lassen sich verschiedene Ergebnisformate ableiten, je nachdem, wofür die Daten gebraucht werden.
Eine erste Verarbeitungsstufe ist das Mesh, ein aus Dreiecksflächen bestehendes Oberflächenmodell. Während die Punktwolke aus einzelnen, unverbundenen Messpunkten besteht, verbindet ein Mesh benachbarte Punkte zu geschlossenen Flächen. Dadurch entsteht ein Modell, das sich texturieren, in 3D-Software öffnen und für virtuelle Rundgänge oder Visualisierungen nutzen lässt.
Eine zweite, für viele Nutzungsfälle noch wichtigere Ableitung ist der maßstabsgetreue 2D-Grundriss. Hierbei wird die Punktwolke horizontal geschnitten, üblicherweise auf Höhe der Fensterbrüstungen, sodass Wände, Türöffnungen und Raumaufteilung sichtbar werden. Aus diesem Schnitt lassen sich Wandverläufe automatisiert oder manuell nachgezeichnet und mit exakten Maßen sowie Flächenangaben versehen – die Grundlage für Exposé-Grundrisse, Renovierungsplanung oder Flächenberechnungen nach gängigen Normen.
Die umfassendste Ableitung ist das BIM-Modell (Building Information Modeling). Hier werden aus der Punktwolke nicht nur Geometrien, sondern einzelne Bauteile wie Wände, Decken, Fenster und Türen als intelligente Objekte mit Eigenschaften modelliert. Ein BIM-Modell kennt also nicht nur die Form einer Wand, sondern auch, dass es sich um eine Wand handelt, welche Materialeigenschaften sie haben könnte und wie sie sich zu angrenzenden Bauteilen verhält. Dieses Format ist deutlich aufwendiger in der Erstellung, bildet aber die Grundlage für Bauplanung, Sanierungsprojekte und die Koordination verschiedener Gewerke.
Genauigkeit richtig einordnen: Was realistisch ist
Eine der häufigsten Fragen an eine 3D-Gebäudevermessung betrifft die erzielbare Genauigkeit – und die Antwort hängt stark vom Einsatzzweck ab, denn nicht jede Anwendung benötigt dieselbe Präzision.
Für die Erstellung von Vermarktungsunterlagen, Exposé-Grundrissen und virtuellen Rundgängen reichen in der Regel Genauigkeiten im Bereich weniger Zentimeter völlig aus. Käufer und Mieter wollen ein realistisches Bild von Raumgrößen und Proportionen erhalten, minimale Abweichungen im Millimeterbereich spielen dabei keine Rolle. Für Flächenberechnungen nach anerkannten Normen wird entsprechend sorgfältig gearbeitet, um belastbare Quadratmeterangaben zu liefern, ohne dass eine bautechnische Präzisionsvermessung erforderlich wäre.
Anders sieht es aus, wenn die Daten als Planungsgrundlage für Umbauten, Anbauten oder die Integration neuer Bauteile dienen sollen. Hier sind Abweichungen im Millimeterbereich relevant, da beispielsweise vorgefertigte Elemente exakt passen müssen oder Anschlüsse zwischen Alt- und Neubau ohne Toleranzprobleme funktionieren sollen. Solche Anforderungen verlangen nach hochwertigerer Sensorik, sorgfältigerer Scanplanung mit dichterer Standpunktabdeckung und einer aufwendigeren Registrierung und Nachbearbeitung.
Es lohnt sich, vor Beauftragung einer Vermessung genau zu klären, wofür die Daten später verwendet werden sollen. Eine für Vermarktungszwecke ausreichende Aufnahme ist deutlich schneller und günstiger zu erstellen als eine Vermessung, die als verbindliche Planungsgrundlage für bauliche Maßnahmen dienen soll. Diese Unterscheidung vorab zu treffen, spart unnötige Kosten oder verhindert eine nachträglich zu ungenaue Datengrundlage.
Der Unterschied zur einfachen Foto- oder Videotour
Gerade weil virtuelle 360-Grad-Rundgänge und Videotouren mittlerweile weit verbreitet sind, lohnt sich eine klare Abgrenzung. Eine Foto- oder Videotour basiert auf Kamerabildern, die zu einem navigierbaren Rundgang verknüpft werden. Der Betrachter kann sich virtuell durch die Räume bewegen und bekommt einen optischen Eindruck – Beleuchtung, Materialien, Atmosphäre. Was dabei jedoch fehlt, ist eine belastbare Maßhaltigkeit: Aus reinen Kamerabildern lassen sich Raumgrößen bestenfalls schätzen, nicht exakt berechnen.
Eine 3D-Gebäudevermessung liefert zusätzlich zur visuellen Erfahrung echte Geometriedaten. Das bedeutet: Wer aus den Daten einen Grundriss mit realen Maßen benötigt, eine Fläche exakt berechnen will oder die Daten als Planungsgrundlage für weitere Schritte nutzen möchte, kommt an einer echten 3D-Erfassung nicht vorbei. Manche moderne Aufnahmesysteme kombinieren beide Ansätze: Sie erfassen gleichzeitig hochauflösende Bilddaten für die visuelle Tour und Distanzmessungen für die Geometrie, sodass ein einziger Termin sowohl den virtuellen Rundgang als auch den maßstabsgetreuen Grundriss liefert.
Die Wahl zwischen beiden Ansätzen sollte sich also am Verwendungszweck orientieren und nicht umgekehrt. Wer lediglich einen attraktiven optischen Eindruck vermitteln möchte, ist mit einer reinen Fototour oft schon gut bedient. Sobald jedoch Maße, Flächen oder eine spätere Weiterverwendung der Daten in Planungssoftware im Spiel sind, führt kein Weg an echten Distanzmessungen vorbei.
Wer eine 3D-Vermessung tatsächlich braucht
Nicht jedes Objekt und nicht jeder Anlass rechtfertigt den Aufwand einer vollständigen 3D-Erfassung. Für die klassische Wohnungsvermarktung mit überschaubarer Raumzahl kann je nach Anspruch bereits eine einfachere Aufnahme genügen. Anders sieht die Lage bei größeren, komplexeren oder wertvolleren Objekten aus.
Gewerbeimmobilien, Mehrfamilienhäuser, Bestandsgebäude ohne aktuelle Baupläne und Objekte, bei denen im Anschluss Umbaumaßnahmen geplant sind, profitieren besonders stark von einer vollständigen 3D-Vermessung. Hier ersetzt die Aufnahme häufig fehlende oder veraltete Bestandspläne und liefert gleichzeitig eine verlässliche, digitale Grundlage für alle weiteren Planungsschritte – von der Vermarktung bis zur Sanierung. Auch bei Objekten mit ungewöhnlichem Grundriss, vielen Ebenen oder architektonischen Besonderheiten zahlt sich die höhere Präzision aus, da hier Schätzungen aus Fotos besonders fehleranfällig wären.
Ebenso profitieren Architekten, Bauträger, Facility-Manager und institutionelle Immobilienverwalter von der Möglichkeit, mit einer einzigen Vermessung mehrere Ergebnisformate gleichzeitig zu erhalten – etwa einen Grundriss für die Vermarktung und ein Mesh-Modell für die interne Dokumentation. Für private Verkäufer einer einzelnen Eigentumswohnung mag der Aufwand dagegen selten notwendig sein, es sei denn, besondere Anforderungen wie eine anstehende Renovierung oder eine komplexe Raumaufteilung sprechen dafür.
Fazit
Eine 3D-Gebäudevermessung ist im Kern ein mehrstufiger Prozess: Sensoren wie Laufzeitscanner oder Streifenlichtsysteme erfassen Millionen einzelner Distanzmessungen, eine durchdachte Scanplanung sorgt dafür, dass keine Bereiche unerfasst bleiben, und die Registrierung fügt einzelne Scans zu einer zusammenhängenden Punktwolke zusammen. Aus dieser Rohdatenbasis lassen sich je nach Bedarf unterschiedliche Ergebnisformate ableiten – vom visuellen Mesh über den maßstabsgetreuen Grundriss bis zum vollständigen BIM-Modell.
Entscheidend für die Wahl des richtigen Verfahrens ist stets der spätere Verwendungszweck: Für die Vermarktung reichen andere Genauigkeiten als für eine bauliche Planungsgrundlage. Wer diesen Unterschied kennt, kann realistisch einschätzen, wann eine einfache Fototour ausreicht und wann sich der Aufwand einer echten 3D-Erfassung lohnt – und trifft damit eine fundierte Entscheidung für sein konkretes Projekt.
