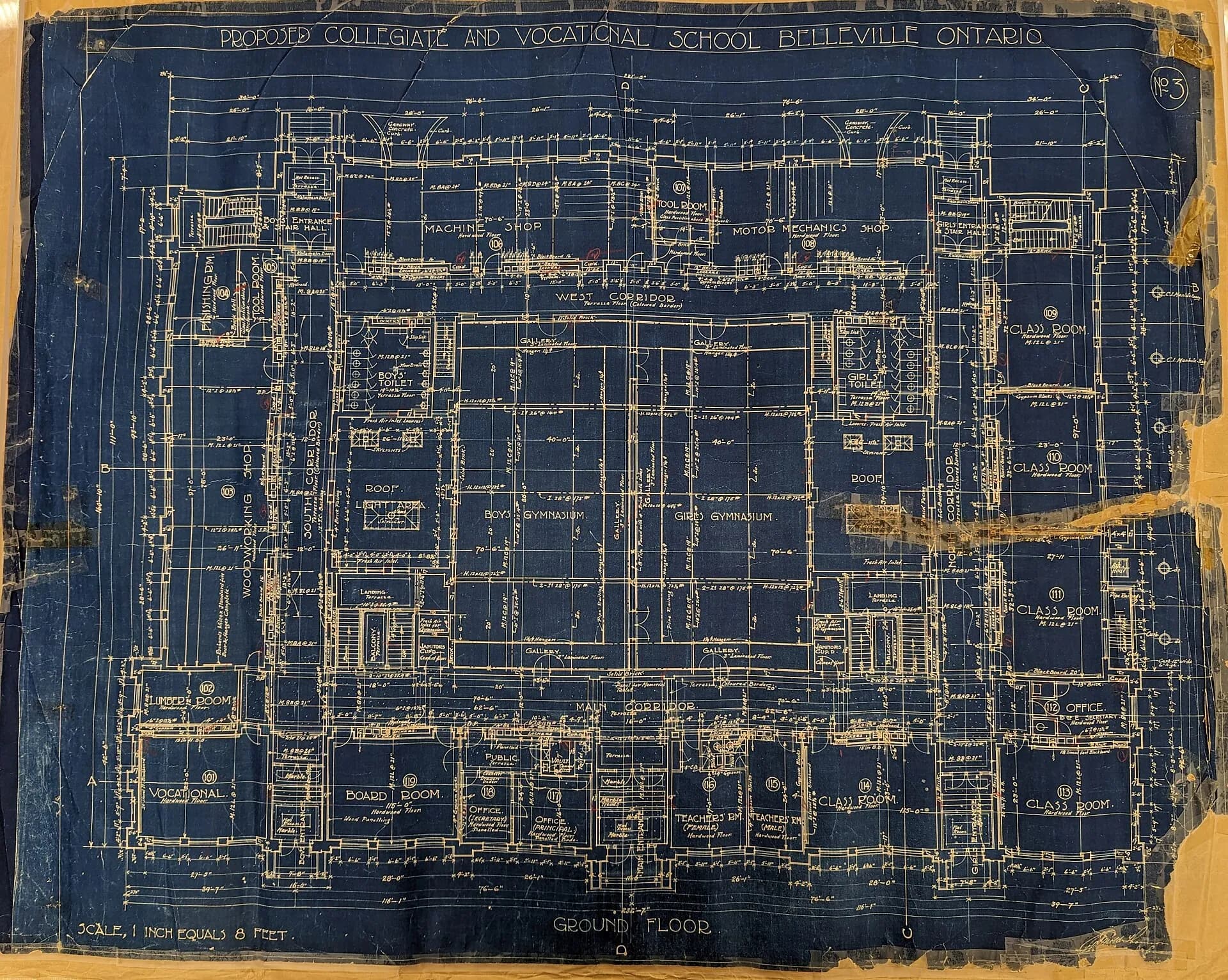

Ein Karton aus dem Keller, darin ein vergilbter Bauplan von 1965: Für viele Eigentümer und Makler ist das die gesamte Planunterlage einer Bestandsimmobilie. Der Maßstab ist unklar, die Beschriftung verblasst, und irgendwann wurde ohnehin die Küche versetzt und das Bad vergrößert – nur eingezeichnet hat das nie jemand. Sobald die Immobilie verkauft oder vermietet werden soll, wird aus dem Kuriosum ein handfestes Problem: Immobilienportale und Kaufinteressenten erwarten heute einen modernen, lesbaren Grundriss, und die Wohnflächenangabe im Exposé muss stimmen. Die gute Nachricht: Alte Grundrisse lassen sich schnell und vergleichsweise günstig digitalisieren und neu zeichnen – und wo gar kein brauchbarer Plan existiert, schafft ein Neuaufmaß per 3D-Laserscan verlässliche Daten. Dieser Beitrag zeigt, welcher Weg wann der richtige ist, wie der Ablauf aussieht, was es kostet und welche Fehler Sie vermeiden sollten.
Warum der vergilbte Bauplan beim Verkauf zum Problem wird
Ein Grundriss ist neben den Fotos das meistgenutzte Element eines Exposés. Interessenten prüfen daran, ob das Raumprogramm zu ihrem Leben passt, ob das Arbeitszimmer realistisch ist und ob sich der Besichtigungstermin überhaupt lohnt. Ein unleserlicher Altplan – oder gar kein Plan – erzeugt dagegen drei konkrete Probleme:
1. Vermarktungsproblem: Eine Kopie der Kopie eines Bauantragsplans mit Stempeln, Schraffuren und technischen Details wirkt im Portal-Inserat abschreckend. Viele Interessenten überspringen Angebote ohne verständlichen Grundriss schlicht, weil sie die Raumaufteilung nicht einschätzen können. Wie stark ein ansprechend aufbereiteter Plan die Anfragequalität verbessert, haben wir im Beitrag zum möblierten Grundriss als Verkaufsargument ausführlich beschrieben.
2. Richtigkeitsproblem: Alte Pläne zeigen den Genehmigungsstand von damals – nicht den heutigen Bestand. Wanddurchbrüche, ausgebaute Dachgeschosse, angebaute Wintergärten oder zusammengelegte Zimmer fehlen. Wer einen solchen Plan ungeprüft ins Exposé übernimmt, verbreitet objektiv falsche Informationen über das Kaufobjekt.
3. Haftungsproblem: Aus veralteten Plänen werden oft auch veraltete Wohnflächenangaben abgeleitet. Weicht die tatsächliche Fläche erheblich von der angegebenen ab, drohen Kaufpreisminderung, Mietminderung oder im Extremfall die Rückabwicklung – dazu unten mehr.
Gerade bei Erbimmobilien und lange gehaltenen Bestandsobjekten ist die Unterlagenlage typischerweise am schlechtesten: Die Erbengemeinschaft findet bestenfalls den Original-Bauantrag, häufig nicht einmal den.
Erst prüfen: Was taugt der alte Plan noch?
Bevor Sie eine Leistung beauftragen, lohnt eine ehrliche Bestandsaufnahme. Drei Ausgangslagen kommen in der Praxis immer wieder vor – und jede hat einen anderen Lösungsweg.
Fall 1: Der Altplan ist lesbar und stimmt im Wesentlichen
Wände, Türen, Fenster und Maße sind erkennbar, und am Gebäude wurde seit dem Bau nichts Wesentliches verändert. Das ist der einfachste Fall: Der Plan dient als Vorlage für eine Neuzeichnung. Ein Zeichner überträgt die Geometrie in eine saubere, moderne 2D- oder 3D-Darstellung – fertig in wenigen Werktagen, ohne Vor-Ort-Termin.
Fall 2: Der Plan ist unleserlich, unvollständig oder nur in Teilen vorhanden
Verblasste Blaupausen, abgeschnittene Ränder, fehlende Maßketten oder nur ein Geschoss von dreien: Hier kann eine Neuzeichnung Lücken teilweise durch ergänzende Informationen schließen – etwa durch ein Handaufmaß einzelner Räume, Fotos oder Angaben des Eigentümers. Ab einem gewissen Punkt ist Flickwerk aber teurer und unsicherer als ein sauberes Neuaufmaß.
Fall 3: Kein Plan vorhanden – oder der Bestand weicht erkennbar ab
Wurde umgebaut, angebaut oder ausgebaut, ohne dass es Pläne gibt, führt kein Weg an einer Neuvermessung vorbei. Das gilt auch, wenn die Wohnfläche belastbar ausgewiesen werden soll: Aus einem Plan von 1965 lässt sich keine rechtssichere Flächenangabe für den heutigen Zustand ableiten. Modernes Mittel der Wahl ist das Aufmaß per 3D-Laserscanner, das ein Gebäude in kurzer Zeit millimetergenau erfasst.
Lösung 1: Neuzeichnung aus dem Altplan – 2D, 3D und möbliert
Die Digitalisierung eines vorhandenen Plans ist der schnellste Weg zum vermarktungsfähigen Grundriss. Der Ablauf ist unkompliziert: Sie fotografieren oder scannen den Altplan – auch ein Handyfoto genügt, solange alle Bereiche erkennbar sind – und übermitteln ihn zusammen mit der gewünschten Ausrichtung (Nordpfeil, Beschriftung, Flächenangaben). Daraus entsteht eine professionelle Neuzeichnung als 2D- oder 3D-Grundriss.
Bewährt haben sich drei Ausbaustufen:
- 2D-Grundriss: Klare Linien, einheitliche Beschriftung, Raumflächen, Möblierungssymbole optional. Der Standard für Exposés und Portale.
- 3D-Grundriss: Perspektivische Darstellung mit Wandhöhen und räumlicher Tiefe. Laien erfassen Proportionen und Raumwirkung deutlich schneller als in der klassischen Draufsicht.
- Möblierter bzw. gestagter Grundriss: Beim Grundriss-Staging wird der Plan realistisch eingerichtet – der Betrachter sieht sofort, dass das Schlafzimmer ein Doppelbett plus Schrank fasst. Das funktioniert in 2D wie in 3D und ist besonders bei kleineren Wohnungen wirkungsvoll.
Wichtig zu verstehen: Die Neuzeichnung ist eine Vermarktungsunterlage, keine Vermessung. Der Zeichner übernimmt die Geometrie des Altplans; stimmt dieser nicht mehr mit dem Bestand überein, stimmt auch die schönste Neuzeichnung nicht. Bekannte Abweichungen (etwa „Wand zwischen Küche und Esszimmer wurde 2010 entfernt") sollten Sie deshalb immer mitteilen – seriöse Anbieter arbeiten solche dokumentierten Änderungen in die Neuzeichnung ein. Welche gestalterischen Stellschrauben aus einem korrekten Plan einen überzeugenden machen, zeigt unser Beitrag zur Grundriss-Optimierung.
Lösung 2: Neuaufmaß per 3D-Laserscan – wenn der Plan fehlt oder falsch ist
Existiert kein brauchbarer Plan oder soll die Fläche belastbar berechnet werden, ist die 3D-Vermessung per Laserscanning der effizienteste Weg. Ein terrestrischer Laserscanner erfasst dabei von mehreren Standpunkten aus Millionen von Messpunkten pro Sekunde und erzeugt eine sogenannte Punktwolke – ein vollständiges, maßhaltiges 3D-Abbild des Gebäudes. Ein Einfamilienhaus ist je nach Größe und Verwinkelung in wenigen Stunden gescannt; die Bewohner müssen dafür nicht ausziehen, lediglich die Räume sollten zugänglich sein.
Aus der Punktwolke entstehen anschließend alle benötigten Unterlagen:
- Bestandsgrundrisse aller Geschosse im heutigen, tatsächlichen Zustand – als Vermarktungsgrundriss und auf Wunsch als CAD-Plan (DWG/DXF) für Architekten und Behörden. Wie der Weg von der Punktwolke zum CAD-Plan technisch funktioniert, erklären wir im Beitrag Punktwolke zu CAD-Plänen.
- Schnitte und Ansichten, falls für Umbau- oder Genehmigungsplanung erforderlich.
- Eine nachvollziehbare Flächenberechnung nach Wohnflächenverordnung (WoFlV) oder DIN 277 – mit dokumentierten Raummaßen statt geschätzter Werte.
Der Laserscan lohnt sich besonders, wenn ohnehin weitere digitale Medien geplant sind: Wer das Objekt zusätzlich mit einem Matterport-Rundgang virtuell begehbar machen will, kann Scan-Termin und Rundgang-Aufnahme oft am selben Tag kombinieren – ein Vor-Ort-Termin, mehrere Vermarktungsprodukte.
Haftungsrisiko Wohnfläche: Der Abgleich Bestand vs. Plan
Der wichtigste – und am häufigsten unterschätzte – Grund für ein Neuaufmaß ist die Wohnflächenangabe. Die Rechtsprechung nimmt Flächenangaben ernst: Bei Mietverhältnissen gilt nach ständiger BGH-Rechtsprechung eine Abweichung von mehr als 10 Prozent als erheblicher Mangel, der zur Mietminderung berechtigt. Beim Verkauf kann eine deutlich zu hoch angegebene Wohnfläche als Beschaffenheitsvereinbarung gewertet werden – mit der Folge von Kaufpreisminderung oder Schadensersatzansprüchen. Für Makler kommt das eigene Haftungsrisiko hinzu, wenn ungeprüfte Angaben aus alten Unterlagen ins Exposé übernommen werden.
Die Praxis zeigt, wie schnell Abweichungen entstehen:
- Alte Pläne weisen oft Brutto- oder Nutzflächen aus, die mit der Wohnfläche nach WoFlV nicht identisch sind.
- Dachschrägen werden nach WoFlV nur anteilig angerechnet (unter 1 Meter Höhe gar nicht, zwischen 1 und 2 Metern zur Hälfte) – in alten Unterlagen fehlt diese Differenzierung häufig.
- Balkone und Terrassen zählen in der Regel nur zu einem Viertel, werden aber gern voll mitgerechnet.
- Nachträgliche Umbauten – der ausgebaute Spitzboden, der beheizte Wintergarten – verändern die Fläche in beide Richtungen.
Ein Abgleich zwischen Bestand und Plan schafft hier Sicherheit: Entweder bestätigt das Aufmaß die alten Angaben, oder es deckt die Abweichung auf, bevor sie zum Rechtsstreit wird. Für Makler ist eine dokumentierte Flächenberechnung zudem ein Professionalitätsnachweis gegenüber dem Eigentümer – und für Bestandshalter mit vielen Einheiten die Grundlage sauberer Mietverträge und Betriebskostenabrechnungen.
Ablauf: Vom vergilbten Plan zum modernen Grundriss in fünf Schritten
So läuft ein typisches Projekt ab – ob mit oder ohne Vor-Ort-Termin:
1. Unterlagen sichten: Sie stellen zusammen, was vorhanden ist – Baupläne, alte Exposés, Teilungserklärung, Fotos. Auf dieser Basis fällt die Entscheidung: Neuzeichnung oder Neuaufmaß.
2. Beauftragung und Briefing: Sie legen fest, welche Darstellungen Sie benötigen (2D, 3D, möbliert, CAD-Daten, Flächenberechnung) und teilen bekannte Umbauten mit.
3. Datenerfassung: Bei der Neuzeichnung genügt der Scan oder ein gutes Foto des Altplans. Beim Laserscan wird ein Vor-Ort-Termin vereinbart; das Scannen selbst dauert je nach Objekt meist zwei bis vier Stunden.
4. Zeichnung und Qualitätskontrolle: Der Grundriss wird erstellt, Flächen werden berechnet, Beschriftung und Ausrichtung geprüft. Eine Korrekturschleife gehört zum Standard.
5. Lieferung: Sie erhalten die Grundrisse in portaltauglichen Formaten (JPG/PNG, meist auch PDF), auf Wunsch zusätzlich als CAD-Datei, sowie die Flächenberechnung als nachvollziehbares Dokument. Worauf Portale bei Medien im Detail achten, haben wir im Beitrag zu den Anforderungen der Immobilienportale zusammengefasst.
Neuzeichnungen aus Altplänen sind üblicherweise innerhalb von zwei bis fünf Werktagen fertig; beim Laserscan-Aufmaß kommen Terminvereinbarung und Auswertung hinzu, sodass Sie realistisch mit ein bis zwei Wochen bis zur fertigen Planlieferung rechnen sollten.
Was kostet die Digitalisierung alter Grundrisse?
Die Kosten hängen vor allem davon ab, ob ein Vor-Ort-Aufmaß nötig ist:
- 2D-Neuzeichnung aus Altplan: Für eine Wohnung oder ein Geschoss bewegen sich die Preise meist im niedrigen zweistelligen bis knapp dreistelligen Eurobereich – abhängig von Größe, Detailgrad und Anbieter.
- 3D- und möblierte Grundrisse: Aufwendigere Darstellungen liegen darüber; je nach Ausführung sind grob 50 bis 150 Euro pro Einheit realistisch.
- Neuaufmaß per Laserscan: Hier kommen Anfahrt, Vor-Ort-Zeit und die Auswertung der Punktwolke hinzu. Für ein Einfamilienhaus sollten Sie – je nach Größe, Region und Leistungsumfang – mit mehreren hundert Euro rechnen; umfangreiche CAD-Bestandspläne für große Objekte liegen entsprechend höher.
- Flächenberechnung: Als Zusatzleistung zum Aufmaß meist überschaubar, da die Messdaten bereits vorliegen.
Eine detaillierte Aufschlüsselung mit Preisspannen und Einflussfaktoren finden Sie in unserem Beitrag Grundriss erstellen lassen: Kosten. Als Faustregel gilt: Die Neuzeichnung ist eine Kleinstinvestition im Verhältnis zum Vermarktungserfolg, und selbst das vollständige Laserscan-Aufmaß kostet einen Bruchteil dessen, was eine falsche Wohnflächenangabe im Streitfall kosten kann.
Typische Fehler – und wie Sie sie vermeiden
Fehler 1: Den Altplan ungeprüft übernehmen. Der häufigste Fehler überhaupt. Gehen Sie vor der Beauftragung mit dem Plan durchs Objekt: Stimmen Wände, Türen, Raumzuschnitte? Jede bekannte Abweichung gehört ins Briefing.
Fehler 2: Genehmigungsplan mit Vermarktungsgrundriss verwechseln. Der technische Bauantragsplan gehört in den Datenraum für Kaufinteressenten, nicht ins Portal-Inserat. Fürs Exposé braucht es eine reduzierte, verständliche Darstellung.
Fehler 3: Wohnfläche aus dem Plan „herausmessen". Wer mit dem Lineal im Maßstab 1:100 misst und Dachschrägen ignoriert, produziert genau die Abweichungen, die später teuer werden. Flächenangaben gehören auf Basis eines Aufmaßes und einer definierten Berechnungsnorm erstellt.
Fehler 4: Nordpfeil und Beschriftung vergessen. Käufer wollen wissen, wohin Terrasse und Schlafzimmer ausgerichtet sind. Eine Neuzeichnung ohne Himmelsrichtung verschenkt ein wichtiges Verkaufsargument.
Fehler 5: Jedes Gewerk einzeln beauftragen. Wer Grundriss, Flächenberechnung, Fotos und Rundgang bei vier verschiedenen Dienstleistern bestellt, koordiniert vier Termine und erhält vier uneinheitliche Ergebnisse. Gebündelte Beauftragung spart Zeit und sorgt für einen konsistenten Auftritt.
Welche Anbieter gibt es – und was spricht für die Bündelung?
Der Markt für Grundriss-Dienstleistungen ist gut besetzt: Anbieter wie Ogulo, immoviewer, BoxBrownie oder Linsenspektrum bieten Grundriss-Neuzeichnungen und teils ergänzende Vermarktungsmedien in solider Qualität an. fotoestate.de bündelt darüber hinaus die komplette Kette aus einer Hand – von der Neuzeichnung aus dem Altplan über das Laserscan-Aufmaß mit CAD-Bestandsplänen und normgerechter Flächenberechnung bis zu Grundriss-Staging, Fotografie und virtuellen Rundgängen. Der Vorteil liegt weniger im einzelnen Produkt als im Zusammenspiel: ein Ansprechpartner, aufeinander abgestimmte Medien und bei Bedarf ein einziger Vor-Ort-Termin für Scan, Fotos und Rundgang.
Fazit: Aus dem Karton ins Exposé
Ein vergilbter Bauplan ist kein Vermarktungshindernis – sondern in den meisten Fällen eine völlig ausreichende Grundlage für eine schnelle, günstige Neuzeichnung in 2D oder 3D. Kritisch wird es erst, wenn der Plan fehlt, unleserlich ist oder der Bestand nach Umbauten abweicht: Dann ist das Neuaufmaß per 3D-Laserscan mit sauberer Flächenberechnung der richtige Weg – nicht nur für ein besseres Exposé, sondern vor allem zur Absicherung gegen das Haftungsrisiko falscher Wohnflächenangaben.
Sie haben nur einen alten Plan – oder gar keinen? Schicken Sie uns ein Foto Ihrer Unterlagen über unser Anfrageformular, und wir sagen Ihnen, ob eine Neuzeichnung genügt oder ein Aufmaß sinnvoll ist – inklusive konkretem Angebot. Für alle weiteren Fragen rund um Grundrisse, Vermessung und Immobilienmedien erreichen Sie uns jederzeit über unsere Kontaktseite.
