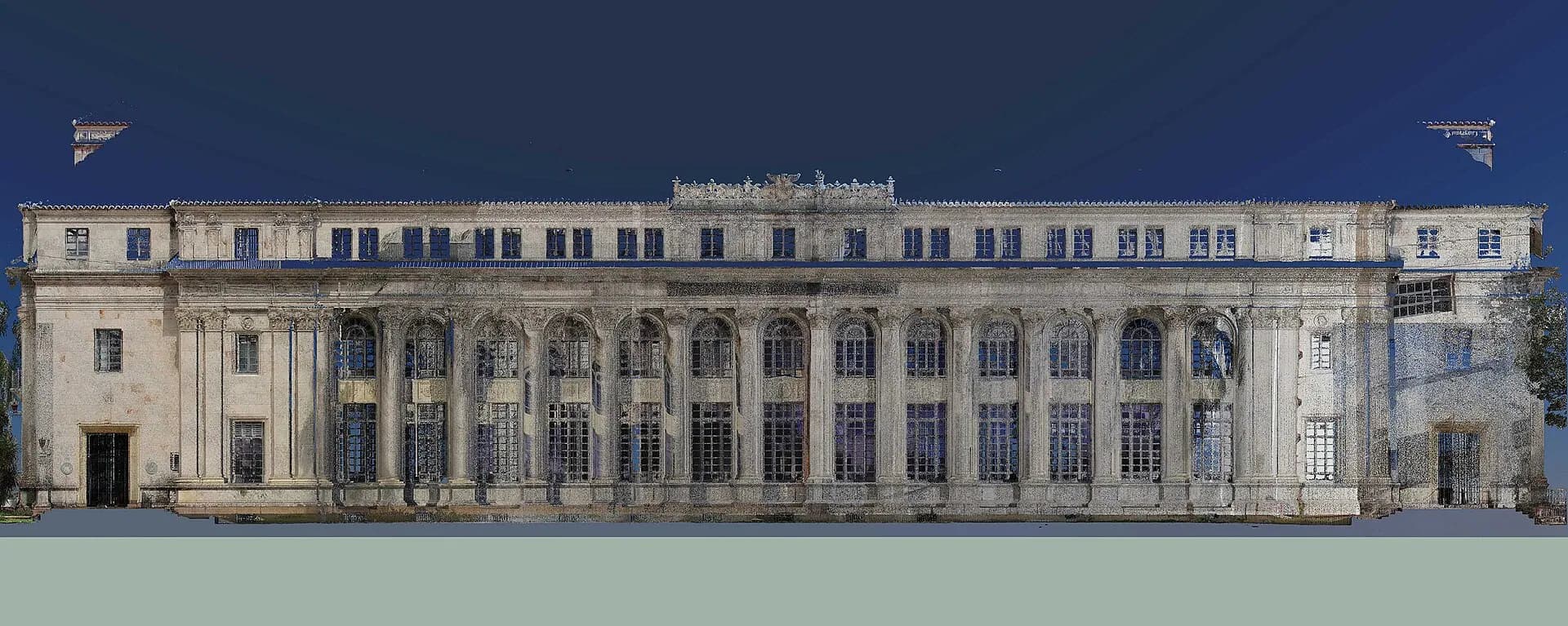

Wer heute einen Bestand aufnimmt – für Umbau, Sanierung, Flächennachweis oder BIM-Planung – kommt am 3D-Laserscanning kaum noch vorbei. Das Herzstück dieser Technologie ist die Punktwolke: ein millimetergenaues, dreidimensionales Abbild eines Gebäudes, das aus Millionen einzelner Messpunkte besteht. Aus dieser Punktwolke lassen sich anschließend präzise CAD-Pläne ableiten – Grundrisse, Schnitte, Ansichten und vollständige Bestandspläne im DWG-Format. Für Architekten, Fachplaner und Ingenieurbüros bedeutet das: keine mühsame Handaufmaße mehr, keine widersprüchlichen Altbestandspläne, sondern eine belastbare, digitale Datengrundlage.
In diesem Beitrag erklären wir, was eine Punktwolke technisch ist, welche Datenformate eine Rolle spielen, wie aus dem Scan präzise 2D- und 3D-CAD-Pläne entstehen, welche Genauigkeit realistisch erreichbar ist und was der gesamte Ablauf inklusive Registrierung mehrerer Scans kostet. Wenn Sie die Grundlagen des Verfahrens vertiefen möchten, lohnt sich ergänzend unser Beitrag dazu, wie 3D-Laserscanning die Architektur besser planbar macht.
Was ist eine Punktwolke?
Eine Punktwolke (englisch point cloud) ist die Rohdatengrundlage jedes terrestrischen Laserscans. Ein 3D-Laserscanner sendet dabei von einem festen Standpunkt aus einen rotierenden Laserstrahl aus, der die Umgebung in einem 360-Grad-Winkel abtastet. Für jeden getroffenen Punkt misst das Gerät über die Laufzeit oder die Phasenverschiebung des reflektierten Signals dessen exakte Position im Raum – ausgedrückt in X-, Y- und Z-Koordinaten. Moderne Scanner erfassen dabei bis zu zwei Millionen Punkte pro Sekunde.
Das Ergebnis ist eine dichte Ansammlung von Messpunkten, die zusammen die Oberfläche des gescannten Objekts abbilden. Jeder Punkt trägt neben seinen Koordinaten häufig zusätzliche Informationen: einen Intensitätswert (wie stark das Signal reflektiert wurde) und – bei kolorierten Scans – echte RGB-Farbwerte aus integrierten Kameras. Legt man Millionen dieser Punkte zusammen, entsteht ein fotorealistisches, begehbares 3D-Abbild des Bestands, in dem sich jede Kante, jede Nische und jede Leitung wiederfinden lässt.
Wichtig zu verstehen: Die Punktwolke selbst ist noch kein CAD-Modell. Sie ist ein reines Abbild der Realität – exakt, aber „dumm". Ein einzelner Punkt weiß nicht, ob er zu einer Wand, einem Fenster oder einem Rohr gehört. Genau hier setzt die Weiterverarbeitung an: Aus der Punktwolke werden anschließend intelligente, geometrisch definierte Bauteile abgeleitet.
Datenformate: E57, RCP und Co.
Damit Punktwolken zwischen verschiedenen Softwareprogrammen ausgetauscht werden können, haben sich einige Standardformate etabliert. Für die Zusammenarbeit zwischen Vermesser, Architekt und Fachplaner ist das Verständnis dieser Formate entscheidend:
- E57 (.e57): Das wichtigste herstellerneutrale Austauschformat. E57 ist ein offener Standard (ASTM E2807), der sowohl die Koordinaten als auch Farb- und Intensitätswerte speichert. Nahezu jede professionelle Software kann E57 lesen und schreiben – es ist damit das Format der Wahl für die Übergabe an Dritte.
- RCP / RCS (.rcp, .rcs): Das Punktwolken-Format der Autodesk-Welt (Recap). RCP ist eine Projektdatei, die auf einzelne RCS-Scandateien verweist. Wer in AutoCAD, Revit oder Civil 3D arbeitet, bindet Punktwolken in der Regel über RCP ein.
- LAS / LAZ (.las, .laz): Ursprünglich aus der Luftbild- und Geländevermessung stammend, häufig für sehr große Datenmengen und im Außenbereich genutzt. LAZ ist die komprimierte Variante.
- PTS, PTX, XYZ: Einfache, textbasierte Formate, die vor allem für den unkomplizierten Datenaustausch dienen.
In der Praxis liefern seriöse Dienstleister die registrierte Punktwolke meist in E57 und zusätzlich in einem CAD-nahen Format wie RCP aus – so ist sichergestellt, dass sowohl offene als auch herstellergebundene Workflows bedient werden. Wenn Sie die erfassten Daten später auch für virtuelle Begehungen nutzen wollen, lassen sich Laserscans zudem mit Matterport-Rundgängen und virtuellen Touren kombinieren.
Von der Punktwolke zum 2D-CAD-Plan (DWG)
Die häufigste Anwendung ist die Ableitung klassischer zweidimensionaler Bestandspläne. Der Prozess läuft typischerweise so ab: Die registrierte Punktwolke wird in eine CAD-Umgebung geladen. Anschließend legt der Bearbeiter horizontale und vertikale Schnittebenen durch das Modell. Ein horizontaler Schnitt auf etwa 1,00 bis 1,20 Meter Höhe liefert die Grundrissebene, vertikale Schnitte ergeben die Gebäudeschnitte, Projektionen auf die Fassade die Ansichten.
Entlang dieser Schnitte werden dann die Bauteile nachgezeichnet – Wände, Öffnungen, Stützen, Treppen. Das Ergebnis ist ein sauberer, maßstäblicher Plan im DWG- oder DXF-Format, der sich nahtlos in gängige CAD-Programme integrieren lässt. Aus einem einzigen Scanprojekt entstehen so auf Wunsch:
- Grundrisse aller Geschosse
- Schnitte (Längs- und Querschnitte)
- Ansichten der Fassaden
- Deckenspiegel und Detailausschnitte
- Flächen- und Raumbücher nach DIN 277 oder Wohnflächenverordnung
Der große Vorteil gegenüber dem klassischen Handaufmaß: Weil die Punktwolke die gesamte Geometrie bereits enthält, kann jederzeit ein neuer Schnitt an beliebiger Stelle gelegt werden, ohne dass jemand erneut vor Ort messen muss. Vergessene Maße gehören der Vergangenheit an. Wer maßgenaue Grundrisse benötigt, findet in unserem Leistungsbereich Grundrisse in 2D und 3D den passenden Rahmen; die präzise Flächenberechnung baut direkt auf denselben Daten auf.
3D-Modelle und Scan-to-BIM
Über die 2D-Pläne hinaus lässt sich aus der Punktwolke auch ein vollständiges dreidimensionales Gebäudemodell erzeugen. Bei diesem als Scan-to-BIM bekannten Verfahren werden die Punkte nicht nur nachgezeichnet, sondern in intelligente, parametrische Bauteile übersetzt: Eine Wand ist dann tatsächlich ein Wand-Objekt mit Dicke, Höhe und Materialeigenschaften, ein Fenster ein Fenster-Objekt.
Der Detailgrad wird über den sogenannten LOD (Level of Development) gesteuert:
- LOD 200: Grobe Geometrie – Wände, Decken und vereinfachte Öffnungen. Ausreichend für erste Studien und Massenermittlungen.
- LOD 300: Exakte Abmessungen aller Bauteile mit parametrischen Elementen. Der übliche Standard für die Bestandsplanung.
- LOD 350: Zusätzlich Anschlussdetails und Bauteilverbindungen für die Ausführungsplanung.
Das fertige Modell wird als IFC (herstellerneutral), RVT (Revit) oder in anderen BIM-Formaten übergeben. Solche 3D-Modelle sind die Grundlage für koordinierte Fachplanung, Kollisionsprüfung und die spätere Bewirtschaftung des Gebäudes. Wie sich digitale Modelle über den gesamten Bauprozess hinweg nutzen lassen, zeigt unser Beitrag zur digitalen Baufortschrittskontrolle und unser Leistungsbereich Baudokumentation.
Genauigkeit und Auflösung
Zwei Begriffe werden hier oft verwechselt, sind aber grundverschieden: Genauigkeit und Auflösung.
Die Genauigkeit beschreibt, wie exakt ein einzelner gemessener Punkt der Realität entspricht. Hochwertige terrestrische Laserscanner erreichen im Einzelscan eine Messgenauigkeit von etwa 1 bis 2 Millimetern. Nach der Registrierung mehrerer Scanstandpunkte und der Ableitung von Plänen ist realistisch mit einer Gesamtgenauigkeit im niedrigen einstelligen Millimeterbereich bis etwa einem Zentimeter zu rechnen – abhängig von Objektgröße, Anzahl der Standpunkte und Qualität der Registrierung.
Die Auflösung dagegen beschreibt die Punktdichte, also den Abstand zwischen benachbarten Messpunkten. Sie wird vor dem Scan festgelegt: Ein hoher Punktabstand (z. B. 6 mm auf 10 m) reicht für große Hallen, für filigrane Details wie Stuck oder Installationen wird ein dichteres Raster gewählt. Eine höhere Auflösung bedeutet mehr Daten, längere Scanzeiten und größere Dateien – daher wird sie immer projektspezifisch abgestimmt.
Für die Praxis gilt: Bei der Ableitung von Plänen liegen typische Toleranzen für Wände und Decken bei rund 10 bis 15 Millimetern, für Öffnungen und kritische Anschlüsse bei etwa 5 Millimetern. Weicht eine Flächenberechnung um mehr als zwei Prozent von der Erwartung ab, sollte die Ursache untersucht werden – das ist ein sinnvolles Qualitätskriterium.
Registrierung: Wenn mehrere Scans zusammenfinden
Ein einzelner Scanstandpunkt erfasst immer nur, was von dort aus sichtbar ist. Ein ganzes Gebäude erfordert daher Dutzende bis Hunderte einzelner Scans – ein mittelgroßes Bürogebäude schnell 50 bis 200 Standpunkte. Diese müssen exakt in ein gemeinsames Koordinatensystem gebracht werden. Dieser Vorgang heißt Registrierung.
Technisch geschieht das meist über die Cloud-to-Cloud-Registrierung, bei der überlappende Bereiche zweier Scans mithilfe von Algorithmen wie dem Iterative Closest Point (ICP) automatisch zur Deckung gebracht werden. Alternativ oder ergänzend kommen Zielmarken (Targets) oder Referenzkugeln zum Einsatz, die in mehreren Scans erkennbar sind. Die Qualität der Registrierung lässt sich objektiv kontrollieren – über Kennwerte wie den mittleren Punktabstand, die maximale Abweichung und die Standardabweichung zwischen den verknüpften Scans.
Eine saubere Registrierung ist der kritischste Schritt im gesamten Prozess: Schleicht sich hier ein Fehler ein, pflanzt er sich in alle abgeleiteten Pläne fort. Deshalb ist die Erfahrung des Dienstleisters an dieser Stelle mindestens so wichtig wie die Hardware.
Anwendungsfälle: Wo sich Punktwolken auszahlen
Die Einsatzgebiete sind vielfältig und reichen weit über die klassische Architektur hinaus:
- Bestandsdokumentation: Für Umbau und Sanierung liefern Punktwolken erstmals verlässliche Pläne, wo Altbestandsunterlagen fehlen oder fehlerhaft sind.
- Flächen- und Volumennachweise: Exakte Berechnungen nach DIN 277 oder WoFlV – wichtig für Verkauf, Vermietung und Bewertung.
- TGA / Anlagenbau: In der technischen Gebäudeausrüstung ist die kollisionsfreie Planung von Lüftung, Sanitär und Elektro in beengten Bestandssituationen oft nur mit einem präzisen 3D-Aufmaß möglich. Gerade im industriellen Umfeld – siehe unsere Branchenlösung für die Industrie – ist das Scannen komplexer Anlagen mit Rohrleitungen und Maschinen ein Standardanwendungsfall.
- Denkmalpflege: Millimetergenaue Dokumentation historischer Substanz, die sich beliebig oft und zerstörungsfrei auswerten lässt.
- Facility Management: Digitale Zwillinge als dauerhafte Datenbasis für den Gebäudebetrieb.
Wie tiefgreifend die Technologie die Branche verändert, zeigen auch die aktuellen Trends bei 3D-Vermessung und Laserscanning 2026.
Ablauf und Kosten
Ein typisches Projekt gliedert sich in sechs Phasen: Projektdefinition (Was soll erfasst werden, welcher Detailgrad, welche Ergebnisse?), Datenerfassung vor Ort, Registrierung der Scans, Modellierung bzw. Planableitung, Qualitätssicherung und schließlich die Übergabe der Daten.
Die Erfassung vor Ort geht schneller, als viele erwarten: Ein einzelner Scan dauert je nach Auflösung ein bis zwei Minuten und deckt rund 20 bis 50 Quadratmeter ab. Als grobe Faustregel gilt etwa fünf Minuten Aufnahmezeit je 25 Quadratmeter Grundfläche.
Bei den Kosten muss man zwischen Erfassung und Auswertung unterscheiden. Die reine Punktwolken-Erfassung kann bei größeren Flächen bereits bei rund einem Euro pro Quadratmeter beginnen – die Aufnahme von 1.000 Quadratmetern etwa ab rund 950 Euro. Den größeren Kostenblock bildet meist die Nachbearbeitung: Je nach gewünschtem Detailgrad, LOD und Umfang der abgeleiteten Pläne (nur Grundrisse oder komplettes BIM-Modell) variiert der Aufwand erheblich. Alle Preisangaben sind eine Momentaufnahme und ersetzen kein individuelles Angebot – für eine belastbare Kalkulation empfiehlt sich stets die Anfrage beim Dienstleister. Ein persönliches Angebot erhalten Sie unkompliziert über unser Anfrageformular.
Wettbewerber im Überblick
Der Markt für 3D-Vermessung und Punktwolken-Verarbeitung ist gut besetzt, und viele Anbieter leisten hervorragende Arbeit. Linsenspektrum etwa bietet fundierte Scan-to-BIM-Dienstleistungen und Fachbeiträge rund um die Bestandserfassung. Auf der Hardware- und Softwareseite sind FARO und Leica Geosystems führende Hersteller terrestrischer Laserscanner und Registrierungssoftware, während NavVis sich mit mobilen SLAM-basierten Systemen für die schnelle Innenraumerfassung einen Namen gemacht hat.
Wir schätzen die Arbeit dieser Anbieter ausdrücklich. Bei fotoestate.de bieten wir dieselben Kernleistungen – von der 3D-Vermessung und dem Laserscanning über die Ableitung von CAD-Plänen bis zu Scan-to-BIM – und verbinden sie mit unserem breiten Portfolio aus Immobilienvisualisierung, virtuellen Rundgängen und Baudokumentation aus einer Hand.
Häufige Fragen (FAQ)
Was ist der Unterschied zwischen einer Punktwolke und einem CAD-Plan?
Die Punktwolke ist das rohe, millimetergenaue Messergebnis des Scanners – Millionen einzelner Punkte ohne Bedeutung. Ein CAD-Plan entsteht erst durch die Interpretation dieser Punkte: Bauteile wie Wände, Fenster und Türen werden als geometrische Objekte definiert und maßstäblich in DWG-Plänen dargestellt. Die Punktwolke ist also die Grundlage, der CAD-Plan das nutzbare Ergebnis.
In welchem Format bekomme ich meine Daten geliefert?
In der Regel erhalten Sie die registrierte Punktwolke im offenen E57-Format und/oder als RCP für Autodesk-Workflows. Abgeleitete 2D-Pläne werden als DWG oder DXF übergeben, 3D-Modelle als IFC oder RVT. Das genaue Format stimmen wir vorab auf Ihre Planungssoftware ab.
Wie genau ist ein 3D-Laserscan wirklich?
Im Einzelscan erreichen professionelle terrestrische Scanner rund 1 bis 2 Millimeter Genauigkeit. Nach Registrierung mehrerer Standpunkte liegt die realistische Gesamtgenauigkeit für abgeleitete Pläne im niedrigen Millimeter- bis Zentimeterbereich – deutlich präziser als jedes klassische Handaufmaß.
Wie viele Scans braucht mein Gebäude?
Das hängt von Größe, Grundriss und Verwinkelung ab. Ein einzelner Standpunkt erfasst nur Sichtbares, daher sind bei einem mittelgroßen Gebäude schnell 50 bis 200 Scans nötig, die anschließend registriert werden. Verwinkelte Bestände mit vielen Räumen brauchen mehr Standpunkte als offene Hallen.
Kann ich aus derselben Punktwolke später weitere Pläne ableiten?
Ja – das ist einer der größten Vorteile. Solange die Punktwolke archiviert ist, lassen sich jederzeit neue Schnitte, Ansichten oder Detailpläne erzeugen, ohne dass erneut vor Ort gemessen werden muss. Die Daten sind eine dauerhaft nutzbare Investition.
Fazit
Die Punktwolke aus dem 3D-Laserscan ist heute die präziseste und wirtschaftlichste Grundlage für die Bestandserfassung. Aus ihr lassen sich millimetergenaue Grundrisse, Schnitte, Ansichten und vollständige DWG-Bestandspläne ableiten – ebenso wie parametrische 3D-Modelle für die BIM-Planung. Wer die Formate versteht, die Genauigkeit richtig einordnet und auf eine saubere Registrierung achtet, erhält eine Datenbasis, die über den gesamten Lebenszyklus eines Gebäudes nutzbar bleibt.
