Es ist eine der verlässlichsten Erfahrungen im Bauen im Bestand: Die vorhandenen Pläne stimmen nicht. Wände stehen anders, Öffnungen wurden verändert, Zwischendecken eingezogen, Leitungen umverlegt – und dokumentiert wurde davon wenig bis nichts.
Wer auf dieser Grundlage plant, entdeckt die Abweichung im ungünstigsten Moment: auf der Baustelle, wenn das Bauteil bereits gefertigt ist.
Warum Bestandspläne fast nie stimmen
Die Gründe sind strukturell. Ein Gebäude aus den siebziger Jahren hat typischerweise mehrere Umbauphasen hinter sich, die jeweils von unterschiedlichen Beteiligten ausgeführt und selten vollständig zurückdokumentiert wurden.
Hinzu kommt: Auch der ursprüngliche Plan bildet die Planung ab, nicht die Ausführung. Abweichungen im Zentimeterbereich sind normal, im Bestand summieren sie sich über Jahrzehnte.
Was ein Scan liefert

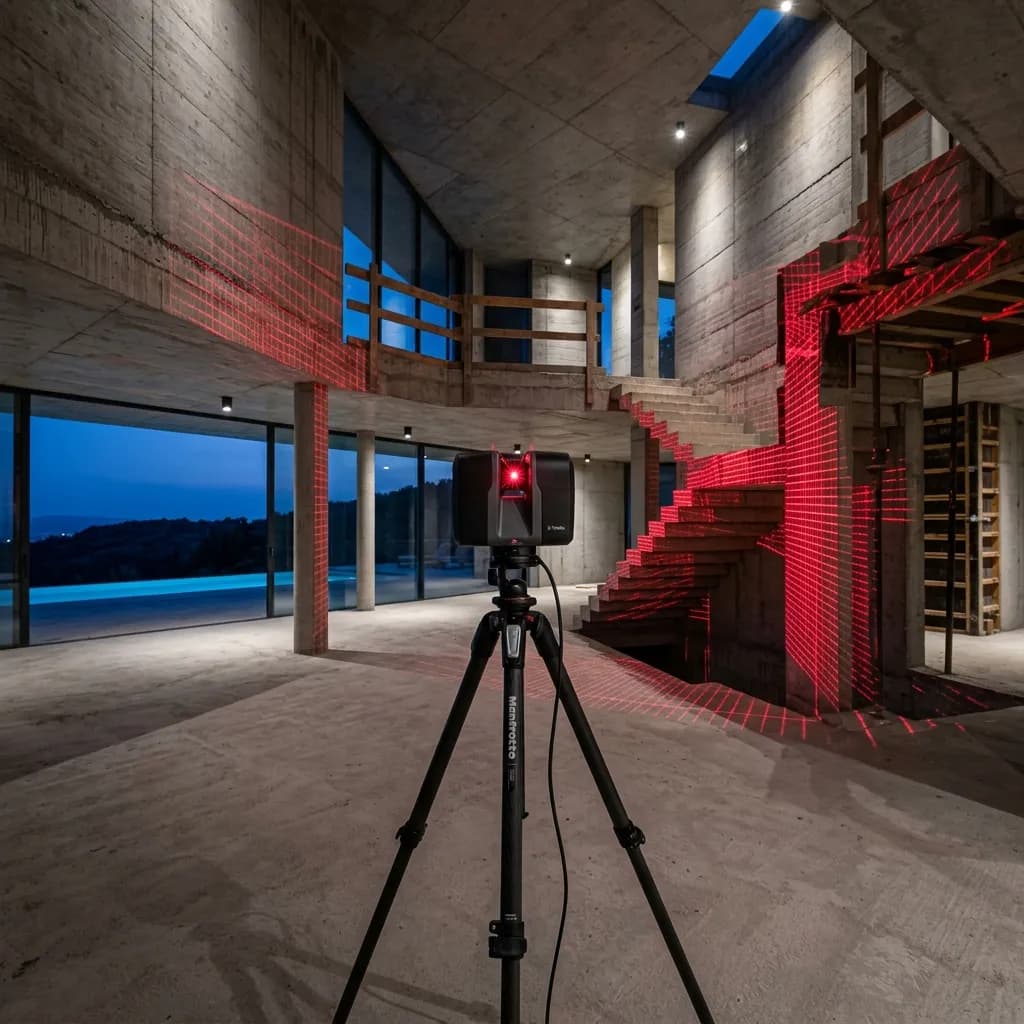

Beim 3D-Laserscanning wird das Gebäude von mehreren Standpunkten aus mit einem LiDAR-Scanner erfasst. Aus den Einzelaufnahmen entsteht eine zusammenhängende Punktwolke, die die tatsächliche Geometrie abbildet – einschließlich aller Schiefstellungen, Setzungen und Abweichungen.
Daraus lassen sich ableiten:
- 2D-Bestandspläne – Grundrisse, Schnitte, Ansichten
- 3D-Modelle für die weitere Planung
- Flächen- und Volumenberechnungen auf realer Grundlage
- Verformungsanalysen, etwa bei Setzungsschäden
Der entscheidende Unterschied zum klassischen Handaufmaß: Es wird nicht gemessen, was jemand für relevant hielt, sondern alles. Fragen, die später auftauchen, lassen sich am Modell beantworten, ohne erneut anzureisen.
Der Zeitfaktor
Ein Handaufmaß eines mittelgroßen Bestandsgebäudes bindet je nach Komplexität mehrere Tage – und liefert am Ende genau die Maße, die aufgenommen wurden.
Ein Scan erfasst dieselbe Fläche in Stunden. Der Aufwand verschiebt sich von der Erfassung in die Auswertung, und dort ist er planbar und ortsunabhängig. Gerade bei genutzten Gebäuden ist das der praktisch wichtigste Punkt: Der Zugang muss nur einmal und nur kurz organisiert werden.
Genauigkeit richtig einordnen
Hier lohnt Ehrlichkeit. Ein Laserscan erreicht in typischen Innenraumsituationen eine Genauigkeit im Bereich weniger Millimeter bis Zentimeter, abhängig von Gerät, Entfernung und Oberflächen.
Für Bestandspläne, Sanierungsplanung, Flächenermittlung und die Lokalisierung von Bauteilen ist das mehr als ausreichend. Für Anwendungen mit Millimetertoleranz – etwa das Einpassen vorgefertigter Fassadenelemente – bleibt tachymetrische Vermessung die richtige Wahl.
Seriöse Anbieter sagen Ihnen, welches Verfahren Ihre Fragestellung braucht, statt pauschal den Scan zu verkaufen.
Typische Anwendungsfälle
Sanierung und Umbau. Die Planung setzt auf realer Geometrie auf statt auf einem Plan von 1974.
Denkmalschutz. Der Scan dokumentiert die Substanz vollständig, bevor Eingriffe erfolgen – und sichert Details, die verloren gehen können.
Flächenstreitigkeiten. Bei Abweichungen zwischen ausgewiesener und tatsächlicher Fläche liefert der Scan eine objektive Grundlage. Wie sich das rechtlich auswirkt, behandelt der Beitrag zur Rechtssicherheit bei der Flächenberechnung.
Ankaufsprüfung. Bei Bestandsobjekten im Portfolioankauf ersetzt die Erfassung mehrere Einzelbegehungen.
Mieterausbau. Der Ausbauplaner arbeitet auf der tatsächlichen Fläche, nicht auf dem Vermietungsplan.
Was Sie vorbereiten sollten
Der Aufwand auf Ihrer Seite ist gering, aber nicht null:
- Zugang zu allen Bereichen, einschließlich Technikräumen, Kellern und Dachböden. Nicht zugängliche Bereiche fehlen im Ergebnis.
- Freie Sichtachsen, soweit möglich. Vollgestellte Räume erzeugen Schatten in der Punktwolke.
- Klarheit über das Ziel. Wer nur Bestandspläne braucht, bekommt ein anderes Ergebnis als jemand, der ein BIM-Modell benötigt. Das sollte vor der Erfassung feststehen, weil es die Vorgehensweise bestimmt.
Die Kombination mit der Dokumentation
Wird ohnehin gescannt, lohnt der Blick auf die Mehrfachnutzung. Dieselbe Erfassung dient als begehbarer Rundgang für Vermarktung und Abstimmung, als Grundlage der Flächenberechnung und – bei laufenden Bauvorhaben – als Ausgangspunkt einer fortlaufenden Baudokumentation.
Der Aufwand entsteht einmal, die Verwendung ist mehrfach. Das ist meist der Punkt, an dem sich die Investition rechnet.
Punktwolke, Mesh oder Plan – was Sie tatsächlich brauchen
Das Ergebnis eines Scans lässt sich in verschiedenen Formen weitergeben, und die Wahl bestimmt den Aufwand erheblich. Die Punktwolke ist das Rohergebnis: vollständig, sehr groß und nur mit Fachsoftware nutzbar. Ein vermaschtes Modell ist handlicher und für Visualisierung geeignet, verliert aber Genauigkeit. Abgeleitete 2D-Pläne sind das, was die meisten Planer tatsächlich brauchen – und der aufwendigste Schritt, weil er manuelle Interpretation erfordert: Was ist tragende Wand, was Vorsatzschale, was gehört überhaupt zum Bestand. Klären Sie deshalb vor der Beauftragung, in welcher Form Sie das Ergebnis weiterverarbeiten wollen.
Warum BIM-Modelle deutlich teurer sind
Ein häufiges Missverständnis: Aus dem Scan entstehe automatisch ein BIM-Modell. Tatsächlich liefert der Scan Geometrie ohne Bedeutung – der Scanner sieht eine Fläche, nicht eine Wand. Die Überführung in ein Modell mit Bauteilinformationen ist manuelle Modellierarbeit, bei der jedes Element als Wand, Decke, Fenster oder Stütze angelegt und mit Eigenschaften versehen wird. Der Aufwand liegt regelmäßig um ein Vielfaches über dem der Erfassung. Das ist kein Argument dagegen, aber es sollte vor der Beauftragung klar sein, damit die Erwartung zum Angebot passt.
Grenzen bei verdeckten Bauteilen
Ein Scanner erfasst Oberflächen, nicht das, was dahinter liegt. Abgehängte Decken, Vorsatzschalen und Installationsschächte bleiben verschlossen, und die tatsächliche Konstruktion dahinter ist aus dem Scan nicht ableitbar. Wo diese Information gebraucht wird – etwa bei statischen Fragen oder bei der Leitungsführung – ergänzen Bauteilöffnungen, Endoskopie oder Ortungsgeräte den Scan. Ein seriöses Angebot benennt diese Grenze, statt den Eindruck zu erwecken, ein Scan ersetze die Bestandsuntersuchung. Umgekehrt gilt: Wo Bauteile ohnehin geöffnet werden, sollte der Scan diesen Moment nutzen.
Was die Vorbereitung beschleunigt
Die Erfassung selbst dauert Stunden, die Organisation drumherum oft Tage. Beschleunigen lässt sich das durch drei Dinge: eine benannte Ansprechperson mit Zugang zu allen Bereichen, eine vorab abgestimmte Liste der zu erfassenden Räume einschließlich Technik und Nebenflächen, und geräumte Sichtachsen dort, wo es möglich ist. Bei genutzten Gebäuden kommt die Abstimmung mit Mietern hinzu, die realistisch mit zwei Wochen Vorlauf zu planen ist. Wer diese Punkte im Vorfeld klärt, verkürzt die Gesamtdauer eines Bestandsaufmaßes erfahrungsgemäß um mehr als der schnellste Scanner es könnte.
Der Scan als Versicherung gegen spätere Fragen
Der wirtschaftliche Wert zeigt sich selten am Tag der Erfassung, sondern Monate später. Typische Fragen: Wie hoch ist der Raum unter dem Unterzug wirklich? Passt das Gerät durch die Tür im zweiten Obergeschoss? Wie weit ist es von der Steigleitung zur geplanten Küche? Jede dieser Fragen kostet ohne Scan einen Vor-Ort-Termin, mit Scan zwei Minuten am Bildschirm. Bei Projekten mit mehreren Beteiligten und langer Laufzeit summiert sich das auf mehr Zeitersparnis, als die Erfassung ursprünglich gekostet hat.
